冷擠壓套筒變形異常？鋼筋套筒成型缺陷排查與解決

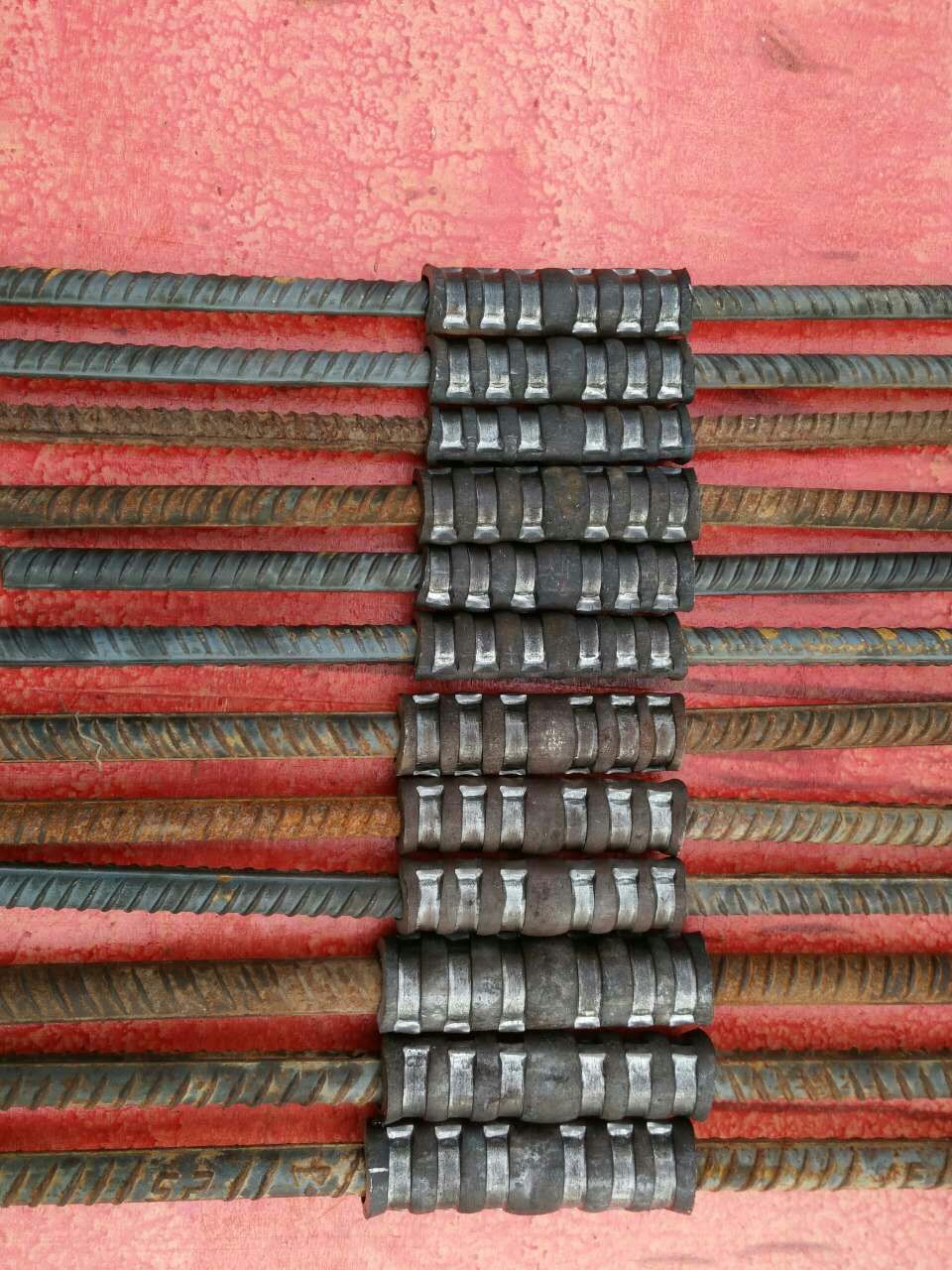

冷擠壓套筒連接是鋼筋機(jī)械連接中的一種關(guān)鍵工藝，通過(guò)液壓壓接鉗對(duì)鋼筋套筒實(shí)施徑向擠壓，使其產(chǎn)生塑性變形，與鋼筋橫肋形成機(jī)械咬合。但在實(shí)際施工中，鋼筋套筒冷擠壓變形異常時(shí)有發(fā)生，直接影響接頭質(zhì)量與結(jié)構(gòu)安全。系統(tǒng)排查成因并采取針對(duì)性措施，是解決成型缺陷的有效路徑。

一、常見(jiàn)變形異常表現(xiàn)

冷擠壓鋼筋套筒變形異常主要包括：套筒表面出現(xiàn)裂縫；壓痕處外徑過(guò)?。ㄐ∮谠鈴降?.8倍）；壓痕深度不足或壓接道數(shù)缺失；鋼筋伸入套筒長(zhǎng)度不達(dá)標(biāo)。以上缺陷會(huì)顯著降低接頭抗拉強(qiáng)度，埋下安全隱患。

二、主要成因分析

導(dǎo)致鋼筋套筒冷擠壓變形異常的原因有：

擠壓工藝不當(dāng)：壓接力過(guò)大導(dǎo)致套筒裂紋，過(guò)小則咬合不足。

溫度與速度失控：擠壓溫度過(guò)高或速度過(guò)快，易引發(fā)表層拉裂。

規(guī)格不匹配：鋼筋與套筒內(nèi)外徑尺寸不符，影響擠壓效果。

鋼筋端頭處理不到位：端部呈馬蹄形、彎折或附著油污銹皮，均會(huì)干擾正常擠壓。

三、系統(tǒng)化排查與解決步驟

第一步：設(shè)備與工藝排查

使用前標(biāo)定擠壓力，檢查油壓表是否準(zhǔn)確。壓痕直徑、壓接道數(shù)須符合技術(shù)參數(shù)要求。發(fā)現(xiàn)壓痕異常應(yīng)立即停機(jī)調(diào)整。

第二步：材料配套性檢查

核查鋼筋套筒材質(zhì)與出廠證明，外觀不合格者不得使用。同時(shí)確認(rèn)套筒與鋼筋規(guī)格匹配，壓模應(yīng)標(biāo)有對(duì)應(yīng)鋼筋規(guī)格標(biāo)記。

第三步：施工準(zhǔn)備檢查

鋼筋下料必須用無(wú)齒鋸，確保端面與軸線垂直。清除壓接部位的銹皮、油污等雜物。在鋼筋上畫好定位標(biāo)記，確保插入鋼筋套筒的長(zhǎng)度符合要求，端頭距套筒長(zhǎng)度中點(diǎn)不宜超過(guò)10mm。

第四步：擠壓操作控制

擠壓應(yīng)從鋼筋套筒中間開(kāi)始，依次向兩端進(jìn)行。壓模運(yùn)動(dòng)方向應(yīng)與鋼筋兩縱肋所在平面垂直。壓痕過(guò)深的接頭應(yīng)切除重接，壓痕不足的進(jìn)行補(bǔ)壓。

第五步：質(zhì)量驗(yàn)收檢驗(yàn)

施工完成后須進(jìn)行外觀檢查和單向拉伸性能檢查。接頭不得有肉眼可見(jiàn)裂紋，彎折角≤4°。每500個(gè)接頭為一驗(yàn)收批，隨機(jī)抽取3個(gè)試件進(jìn)行拉伸試驗(yàn)，全部合格方為驗(yàn)收合格。

四、參考行業(yè)標(biāo)準(zhǔn)

為保障鋼筋套筒冷擠壓成型質(zhì)量，施工與驗(yàn)收應(yīng)依據(jù)以下標(biāo)準(zhǔn)：

JG/T 163-2013《鋼筋機(jī)械連接用套筒》

JGJ 107-2016《鋼筋機(jī)械連接技術(shù)規(guī)程》

JGJ 108-96《帶肋鋼筋套筒冷擠壓連接技術(shù)規(guī)程》

GB 1499.2《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》

嚴(yán)格執(zhí)行上述標(biāo)準(zhǔn)，規(guī)范選用鋼筋套筒與工藝操作，可有效消除冷擠壓變形異常等成型缺陷，確保鋼筋連接結(jié)構(gòu)的可靠性與長(zhǎng)期安全性。
